Mesa Boogie F30, sonido desagradable

Mesa Boogie F30

Sería bueno tener algunas fallas simples para variar.

Este amplificador entró con un informe de que estaba haciendo ruidos de estallido. Sobre encender, después de 10 minutos, De hecho hizo un par de pequeños pops, Entonces uno grande y volvió a callar de nuevo.

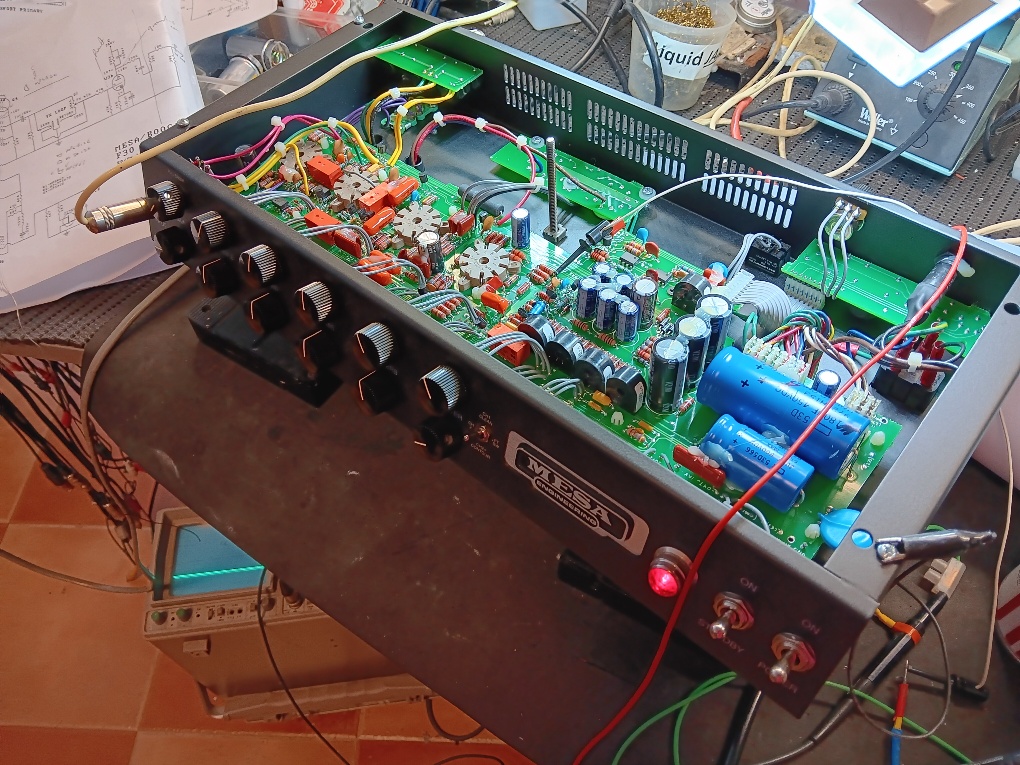

Con el chasis en el banco, Las primeras señales eran que no había condensadores de mal aspecto. Se probaron las válvulas de salida y todo está bien como todas las válvulas de AMP y el divisor de fase. Ahora parecía que teníamos un desglose de componentes. El problema aquí, es que la falla fue muy intermitente. Tocar el tablero no traería la falla, Entonces no hay articulaciones secas. La conexión a tierra de los ánodos de las válvulas de AMP antes de que la falla no estaba en la sección previa al amplificador, Como todavía aparecían los pops. La etapa de salida se aisló y no se escuchó POPS. Después de un considerable rascado en la cabeza, Todo señaló el circuito de filtro de contorno de Mesa. Con este omitido, El estallido no estaba presente. El alcance del circuito mostró cambios aleatorios en las condiciones de DC. El circuito consta de varios estranguladores, condensadores, resistencias y 4 transistores, Todos alimentados a través de un suministro de -15VDC. Sospecha de un transistor, cada uno fue eliminado uno por uno y reemplazado con tipos similares, Incluso el último un Darlington. La falla todavía estaba presente. Calefacción y congelación no provocaría la falla. Ahora se necesitaba un poco de fuerza bruta. Con el amplificador encendido, Las piernas de cada componente se calentaron con un soldador para ver si la falla podría ser presentada. Típicamente el último componente agredido, un condensador de 15uf en la red de filtro, mostró sus colores y causó el ruido de estallido cuando se calienta. Reemplazando esto le indicó la falla. Consumir mucho tiempo buscando un componente de 1 €!
